الکتروموتورهای سه فاز موتوژن تک دور با بدنه آلومینیومی مطابق استانداردهای IEC34، روتور قفس سنجابی، درجه حفاظت IP54، مناسب برای کار دائم، روش تهویه IC41 (با پروانه خنک کننده و پره های روتور)، کلاس حرارتیF، فرکانس کار 50HZ و ولتاژ نامی 380. |

|
وزن برای نوع پایه دار کیلوگرم | گشتاور راه اندازی به گشتاور نامی | جریان راه اندازی به جریان نامی | راندمان درصد | جریان نامی | سرعت در بار نامی دور در دقیقه | ولتاژ نامی ولتاژ | قدرت خروجی (اسب بخار) | قدرت خروجی (KW) | اندازه بدنه | تیپ موتور | 2.9 | 3.5 | 3.1 | 58 | 0.87∆/0.5Y | 2840 | 220∆/380Y | 0.12 | 0.09 | 56 | 56-2A | 3.2 | 3.8 | 4.1 | 60 | 1.0∆/0.6Y | 2835 | 220∆/380Y | 0.16 | 0.12 | 56 | 56-2B | 2.7 | 2.7 | 2.3 | 53 | 0.7∆/0.4Y | 1360 | 220∆/380Y | 0.08 | 0.06 | 56 | 56-4A | 3.6 | 2.5 | 2.8 | 54 | 0.7∆/0.4Y | 1335 | 220∆/380Y | 0.12 | 0.09 | 56 | 56-4B | 3.8 | 3.2 | 3.9 | 64 | 1.2∆/0.7Y | 2750 | 220∆/380Y | 0.25 | 0.18 | 63 | 63-2A | 4.3 | 3.7 | 5 | 65 | 1.4∆/0.8Y | 2825 | 220∆/380Y | 0.33 | 0.25 | 63 | 63-2B | 3.8 | 1.9 | 2.8 | 57 | 0.87∆/0.5Y | 1350 | 220∆/380Y | 0.16 | 0.12 | 63 | 63-4A | 4.2 | 2.2 | 3.0 | 58 | 1.2∆/0.7Y | 1350 | 220∆/380Y | 0.25 | 0.18 | 63 | 63-4B | 5.7 | 2.4 | 4.7 | 70 | 1.9∆/1.1Y | 2825 | 220∆/380Y | 0.50 | 0.37 | 71 | 71-2A | 6.8 | 2.8 | 5.2 | 74 | 2.6∆/1.5Y | 2830 | 220∆/380Y | 0.75 | 0.55 | 71 | 71-2B | 5.5 | 2.3 | 3.7 | 65 | 1.6∆/0.9Y | 1400 | 220∆/380Y | 0.33 | 0.25 | 71 | 71-4A | 6.7 | 2.1 | 4.1 | 69 | 1.9∆/1.1Y | 1390 | 220∆/380Y | 0.50 | 0.37 | 71 | 71-4B | 8.7 | 2.6 | 4.4 | 70 | 4.0∆/2.3Y | 2795 | 220∆/380Y | 1.0 | 0.75 | 80 | 80-2A | 10.0 | 3.1 | 5.7 | 77 | 4.7∆/2.7Y | 2825 | 220∆/380Y | 1.5 | 1.1 | 80 | 80-2B | 10.0 | 2.4 | 4.3 | 70 | 3.8∆/2.2Y | 1385 | 220∆/380Y | 1.0 | 0.75 | 80 | 80-4A | 8.8 | 2.0 | 4.1 | 70 | 2.8∆/1.6Y | 1390 | 220∆/380Y | 0.75 | 0.55 | 80 | 80-4A | 8.5 | 2.3 | 3.3 | 63 | 2.4∆/1.4Y | 920 | 220∆/380Y | 0.50 | 0.37 | 80 | 80-6A | 10.0 | 2.1 | 3.4 | 70 | 3.1∆/1.8Y | 900 | 220∆/380Y | 0.75 | 0.55 | 80 | 80-6B | 13.0 | 2.3 | 5.9 | | 5.7∆/3.3Y | 2830 | 220∆/380Y | 2.0 | 1.5 | 90L | 90L2A | 15.5 | 2.5 | 6.3 | - | 8.3∆/4.8Y | 2830 | 220∆/380Y | 3.0 | 2.2 | 90L | 90L2B | 12.5 | 1.9 | 4.6 | 74 | 5.0∆/2.9Y | 1395 | 220∆/380Y | 1.5 | 1.1 | 90L | 90L4A | 15.0 | 2.4 | 4.9 | 76 | 7.1∆/4.1Y | 1405 | 220∆/380Y | 2.0 | 1.5 | 90L | 90L4B | 11.7 | 1.7 | 3.0 | 71 | 4.5∆/2.6Y | 895 | 220∆/380Y | 1.0 | 0.75 | 90L | 90L6A | 14.0 | 2.2 | 3.3 | 72 | 6.8∆/3.9Y | 915 | 220∆/380Y | 1.5 | 1.1 | 90L | 90L6B | 18.5 | 2.9 | 6.8 | 82 | 11.3∆/6.5Y | 2860 | 220∆/380Y | 4.0 | 3 | 100L | 100L2 | 18.2 | 2.1 | 5.2 | 79 | 9.2∆/5.3Y | 1410 | 220∆/380Y | 3.0 | 2.2 | 100L | 100L4A | 20.7 | 2.5 | 5.6 | 80 | 13.0∆/7.5Y | 1415 | 220∆/380Y | 4.0 | 3 | 100L | 100L4B | 16.5 | 2.1 | 4.3 | 74 | 7.3∆/4.2Y | 930 | 220∆/380Y | 2.0 | 1.5 | 100L | 100L6 | 17.0 | 1.9 | 4.5 | 63 | 5.9∆/3.4Y | 695 | 220∆/380Y | 1.0 | 0.75 | 100L | 100L8A | 20.0 | 1.3 | 2.6 | 65 | 8.7∆/5.0Y | 645 | 220∆/380Y | 1.5 | 1.1 | 100L | 100L8B | 27.0 | 2.6 | 7.1 | 84 | 9.0∆/5.2Y | 2895 | 380∆/660Y | 5.5 | 4 | 112M | 112M2 | 30.5 | 2.3 | 6.0 | 83 | 8.7∆/5.0 | 1420 | 380∆/660Y | 5.5 | 4 | 112M | 112M4 | 28.5 | 2.3 | 4.5 | 77 | 10.9∆/6.3Y | 945 | 220∆/380Y | 3.0 | 2.2 | 112M | 112M6 | 29.0 | 1.8 | 3.3 | 69 | 9.9∆/5.7Y | 695 | 220∆/380Y | 2.0 | 1.5 | 112M | 112M8 | 37.0 | 2.4 | 6.2 | 82 | 11.6∆/6.7Y | 2895 | 380∆/660Y | 7.5 | 5.5 | 132M | 132M2A | 43.5 | 2.8 | 7.2 | 84 | 15.6∆/9.0Y | 2905 | 380∆/660Y | 10 | 7.5 | 132M | 132M2B | 43.0 | 2.1 | 5.4 | 83 | 12.0∆/6.9Y | 1430 | 380∆/660Y | 7.5 | 5.5 | 132M | 132M4A | 52.0 | 2.5 | 6.7 | 85 | 16.2∆/9.4Y | 1455 | 380∆/660Y | 10 | 7.5 | 132M | 132M4B | 42.0 | 2.1 | 5.3 | 83 | 7.3∆/4.2Y | 960 | 380∆/660Y | 4 | 3 | 132M | 132M6A | 47.0 | 1.7 | 5.2 | 81 | 8.8∆/5.17Y | 945 | 380∆/660Y | 5.5 | 4 | 132M | 132M6B | 53.0 | 1.8 | 5.7 | 82 | 12.6∆/7.3Y | 950 | 380∆/660Y | 7.5 | 5.5 | 132M | 132M6C | 36.5 | 1.8 | 3.9 | 75 | 10.9∆/6.3Y | 690 | 220∆/380Y | 3.0 | 2.2 | 132M | 132M8A | 44.0 | 2.2 | 4.3 | 78 | 15.2∆/8.8Y | 700 | 220∆/380Y | 4.0 | 3 | 132M | 132M8B | 67.0 | 2.8 | 7.5 | 84 | 22.9∆/13.2y | 2940 | 380∆/660Y | 15 | 11 | 160L | 160L2A | 82.0 | 2.2 | 8.1 | 86 | 29.0∆/16.7Y | 2925 | 380∆/660Y | 20 | 15 | 160L | 160L2B | 93.0 | 3.5 | 8.4 | 88 | 38.5∆/22.2Y | 2940 | 380∆/660Y | 25 | 18.5 | 160L | 160L2C | 76.5 | 2.2 | 6.0 | 85 | 24.1∆/13.9Y | 1455 | 380∆/660Y | 15 | 11 | 160L | 160L4A | 96.0 | 2.0 | 6.7 | 85 | 31.9∆/18.4Y | 1455 | 380∆/660Y | 20 | 15 | 160L | 160L4B | 80.0 | 2.1 | 6.3 | 86 | 16.8∆/9.7Y | 965 | 380∆/660Y | 10 | 7.5 | 160L | 160L6A | 97.5 | 2.1 | 6.1 | 85 | 26.2∆/15.1Y | 965 | 380∆/660Y | 15 | 11 | 160L | 160L6B | 66.0 | 1.3 | 4.1 | 80 | 9.8∆/5.7Y | 715 | 380∆/660Y | 5.5 | 4 | 160L | 160L8A | 78.0 | 1.3 | 3.8 | 83 | 13.4∆/7.7Y | 710 | 380∆/660Y | 7.5 | 5.5 | 160L | 160L8B | 96.0 | 1.3 | 4.5 | 82 | 17.6∆/10.2Y | 715 | 380∆/660Y | 10 | 7.5 | 160L | 160L8C |
|
|
FLANGE SYS IEC 72-1 | T | S | P | N | M | Z | AD | AC | Q | I | L | E | EH | DH | GA | LK | F | D | Frame No.IEC | FT65 | 2.5 | M5 | 80 | 50 | 65 | 76 | 89 | 106 | 55.5 | - | 189 | 20 | - | - | 10.2 | 12 | 3 | 9 | 56 | FT75 | 2.5 | M5 | 90 | 60 | 75 | 76 | 95 | 123 | 54.5 | - | 214 | 23 | - | - | 12.5 | 12 | 4 | 11 | 63 | FT85 | 2.5 | M6 | 105 | 70 | 85 | 76 | 104 | 138 | 58 | - | 241 | 30 | - | - | 16 | 18 | 5 | 14 | 71 | FT100 | 3 | M6 | 120 | 80 | 100 | 96 | 114 | 156 | 68.5 | - | 276 | 40 | - | - | 21.5 | 25 | 6 | 19 | 80 | FT115 | 3 | M8 | 140 | 95 | 115 | 96 | 125 | 175 | 70.5 | - | 325 | 50 | 19 | M8 | 27 | 32 | 8 | 24 | 90L | FT130 | 3.5 | M8 | 160 | 110 | 130 | 194 | 96 | 133 | 73.5 | - | 366 | 60 | 22 | M10 | 31 | 40 | 8 | 28 | 100L | FT130 | 3.5 | M8 | 160 | 110 | 130 | 96 | 144 | 217 | 76.5 | 200 | 384 | 60 | 22 | M10 | 31 | 40 | 8 | 28 | 112M | |
|
|
 |

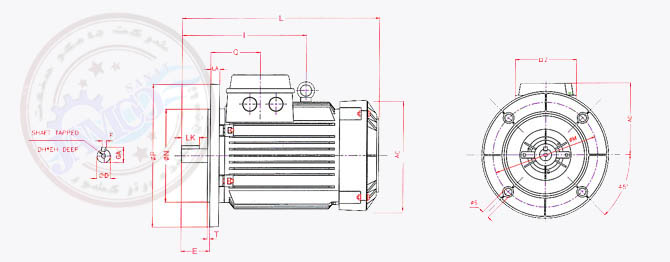

FLANGE SYS IEC 72-1 | T | S | P | N | M | LA | Z | AD | AC | Q | I | L | E | GA | LK | F | D | Frame No.IEC | FF100 | 3 | 7 | 120 | 80 | 100 | 8 | 76 | 89 | 106 | 55.5 | - | 189 | 20 | 10.2 | 12 | 3 | 9 | 56 | FF115 | 3 | 10 | 140 | 95 | 115 | 10 | 76 | 95 | 123 | 54.5 | - | 214 | 23 | 12.5 | 12 | 4 | 11 | 63 | FF130 | 3.5 | 10 | 160 | 110 | 130 | 10 | 76 | 104 | 138 | 58 | - | 241 | 30 | 16 | 18 | 5 | 14 | 71 | FF165 | 3.5 | 12 | 200 | 130 | 165 | 12 | 96 | 114 | 156 | 68.5 | - | 276 | 40 | 21.5 | 25 | 6 | 19 | 80 | FF165 | 3.5 | 12 | 200 | 130 | 165 | 12 | 96 | 125 | 175 | 70.5 | - | 325 | 50 | 27 | 32 | 8 | 24 | 90L | FF215 | 4 | 15 | 250 | 180 | 215 | 12 | 96 | 133 | 194 | 73.5 | - | 366 | 60 | 31 | 40 | 8 | 28 | 100L | FF215 | 4 | 15 | 250 | 180 | 215 | 12 | 96 | 144 | 217 | 76.5 | 200 | 384 | 60 | 31 | 40 | 8 | 28 | 112M | FF265 | 4 | 15 | 300 | 230 | 265 | 12 | 116 | 159 | 255 | 90 | 258 | 486 | 80 | 41 | 56 | 10 | 38 | 132M | FF300 | 5 | 19 | 350 | 250 | 300 | 13 | 116 | 180 | 303 | 95.5 | 345 | 629 | 110 | 45 | 80 | 12 | 42 | 160L | |
|
|
 |

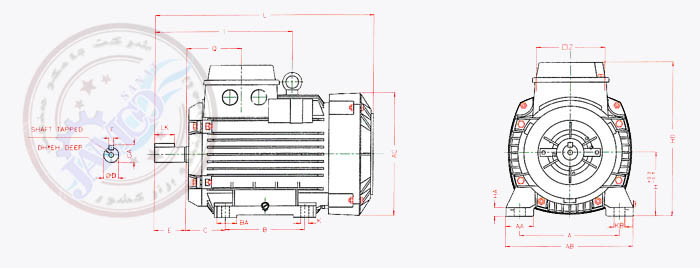

HD | H | C | B | BA | K | KB | AB | A | AA | Z | HA | AC | Q | L | E | GA | LK | F | D | Frame No.IEC | 145 | 56 | 36 | 71 | 19 | 6 | 10 | 112 | 90 | 22 | 76 | 10 | 106 | 55.5 | 189 | 20 | 10.2 | 12 | 3 | 9 | 56 | 158 | 63 | 40 | 80 | 25 | 7 | 10 | 125 | 100 | 25 | 76 | 10 | 123 | 54.5 | 214 | 23 | 12.5 | 12 | 4 | 11 | 63 | 175 | 71 | 45 | 90 | 18 | 7 | 10 | 140 | 112 | 28 | 76 | 11 | 138 | 58 | 241 | 30 | 16 | 18 | 5 | 14 | 71 | 194 | 80 | 50 | 100 | 25 | 10 | 14 | 160 | 125 | 35 | 96 | 11 | 156 | 68.5 | 276 | 40 | 21.5 | 25 | 6 | 19 | 80 | 215 | 90 | 56 | 125 | 30 | 10 | 14 | 182 | 140 | 43.3 | 96 | 12 | 175 | 70.5 | 325 | 50 | 27 | 32 | 8 | 24 | 90L | 233 | 100 | 63 | 140 | 35 | 12 | 17 | 200 | 160 | 40 | 96 | 12 | 194 | 73.5 | 366 | 60 | 31 | 40 | 8 | 28 | 100L | 256 | 112 | 70 | 140 | 35 | 12 | 17 | 235 | 190 | 45 | 96 | 13 | 217 | 76.5 | 384 | 60 | 31 | 40 | 8 | 28 | 112M | 291 | 132 | 89 | 178 | 40 | 12 | 17 | 260 | 216 | 44 | 116 | 14 | 255 | 90 | 486 | 80 | 41 | 56 | 10 | 38 | 132M | 340 | 160 | 108 | 254 | 50 | 15 | 21 | 315 | 254 | 64 | 116 | 16 | 303 | 95.5 | 629 | 110 | 45 | 80 | 12 | 42 | 160L | |
